Kubelwagen Type 821 By Esci 1/9, DAK dans le Desert


resto62

Recommended Posts

Bonjour à tous,

Ca fait déjà quelques mois que j'ai débuté cette maquette. Sa réalisation fait suite à celle-ci et celle-la: même échelle même modèle.

En fait, ce KIT est de la marque ESCI au 1/9. Les moules furent repris par la suite par Revell.

Je l'ai trouvé sur ********* pour 50 euro, frais de port compris!!!

Voici donc pour débuter, une partie du contenu de la boite


La toile de capote à découper


Les housses de siège (à ne pas monter: trop moche)


La planche de decalco


Une partie des grappes des pièces


histoire de changer un peu, après le froid des Ardennes puis le cal-look, retour à l'origine.

Un type 821 des forces du Deutch Afrika Korps.

Le type 821 est une carrosserie 3 places fut imaginée en Mars 1940. La moitié de la banquette arrière est remplacé par une boite en acier prévue pour ranger du matériel (équipement de radio et d'espionnage)

Voici le plan du TYPE821


Au programme, beaucoup de recherche sur le net pour trouver les détails.

Pour commencer, détaillage du système de freinage du coté avant gauche à parti de carte plastique et ressort.


Une fois monté sur le train avant



Puis mis en peinture


Puis j'ai attaqué la sellerie. Exit les housses d'origine.

D'origine, des coussins en skaï reposent sur des ressorts.

Donc fabrication de ces ressorts et montage sur l'armature



Pour fabriquer les housses, j'utilise du latex d'empreinte dentaire


Fabrication d'un moule à partir d'un boitier de R4 (lol) puis on remoule en laissant un film alimentaire:

Cela évite que cela colle et permet de donner un semblant d'usure du skaï


Sans peinture mais en situation, ca rend bien, non?


Link to comment
Share on other sites

J'attaque le moteur.... Donc montage stock avec transformation en pied moulé et perçage de la poulie de vilebrequin


Fabrication en carte plastique des boite de chauffage


La pipe d'admission reçoit un passe fil fabriqué à partir d'un coton tige


Le moteur est monté, les fils de bougies passés et le moteur patiné




le carbu est préparé et amélioré avec des pattes métalliques puis est relié à la pompe à essence par une durit rigide, comme à l'origine


Après, c'est au tour de la boite et des bras de subir mes assauts



Puis l'ensemble est peint et vieilli et rejoint le châssis


Un caillebotis avec repose pied est fabriqué en bois


Le châssis reçoit ses flancs ainsi que le tableau de bord, le train avant et le pédalier



Enfin c'est au tour du moteur de rejoindre la boite et le châssis. A noter la fabrication en carte plastique d'un passe fils sur la cloison anti-feu


Les pots d'échappement sont modifiés et mis en place. Les sorties d'échappement sont juste placées. Elles seront retravaillées après mise en place de la jupe.

Link to comment
Share on other sites

Afin d'améliorer un peu le kit, j'ai fabriqué, toujours dans de la carte plastique, les marches pied triangulaires qui servent de renfort aux ailes.


Une pompe à air est faite à partir d'un tube de sucette et de trombone. Ce modèle correspond à celui en dotation à l'époque.


Afin de pouvoir bloquer le capot arriere, un système de cremaillere est fabriqué en évidant le corps d'une touillette à café


Le caisson devant accueillir le materiel de radio est crée puis mis en place.


Notez l'armature des fauteuils.....


La batterie rejoint sa place sous la demi-banquette. Le câblage est crée.


Dans le compartiment arrière, un support de cric est mis en place et les premiers câblages apparaissent.


Un support pour la bouteille d'huile et la prise d'air extérieur sont fabrique "from scratch"...


Le capot arriere est remonté ainsi que la jupe.

Sue le capot, je greffe la pompe à air ainsi qu'une barre de démarrage.


Vue du dessous


Des sorties d'échappement sont refaites comme à l'origine, afin qu'elles ressortent latéralement.


Sur le flanc latéral, un support d'antenne est fixé.


Une pelle arrive sur l'aile.


Un cric d'origine est fabriqué et est mis en place. L'idée générale du diorama apparait...


Dans le désert, ce sont des pneus ballon qui équipaient les kubels.

Pour cela, des pneus d'avion sont découpés et installés sur les 5 jantes.


Link to comment
Share on other sites

Les premiers marquages sont mis en place



La capote en toile est pliée autour de son armature et maintenue par des sangles en cuir.


Un support de jerrikan est crée en carte plastique et rejoint l'aile du Kubel


Notez le goulot d'essence (avec un vrai joint) et le système de blocage de pare-brise (en CP aussi)


Une couverture roulée rejoint elle aussi les flancs du véhicule


Une chandelle fabriquée from scratch soutient le train avant


Les coussins de fauteuils sont peints et rejoignent les armatures de siège


Comme c'est type 821, le kubel a besoin d'un poste de radio.

Je l'ai donc construit aussi avec de la CP.



De l'autre coté, figurent les 2 parties du mat d'antenne (oups pas de photo)

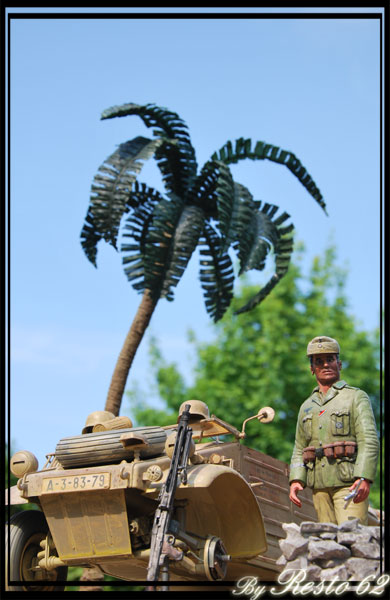

J'ai aussi attaqué le diorama: Ambiance désert.

Une planche est enduite de plâtre. (celui-ci n'adherant pas suffisamment sur la planche en mélaminé, je vais de voir recommencer le badigeonnage, après ponçage). La jante de la roue démontée est percée, ainsi que le tambour retiré.

2 tournevis traient par terre



Le palmier, précédemment créé, ne me convenait pas: trop droit.

J'ai donc refait son tronc à partir d'une durit rigide de frein de coccinelle (pour la forme), d'une durit souple d'huile (pour le volume), et de corde entourée le long du tronc...




Link to comment
Share on other sites

Aujourd'hui, j'ai mis en peinture le décor.... Il me manque encore à trouver de quoi le garnir... si vous avez des idées, genre corde et pioche à ajouter au kubel... je suis tout ouïe...





Le capot arrière avec sa pompe à air et sa barre de demarrage.... à vieillir




Poser latéralement, les 2 parties du mat d'antenne:







Link to comment
Share on other sites

J"adore ton travail, mais pour être constructiif, deux détails ne sont pas conformes a l"original :

Le train avant du kubel est fort différent. Les amortisseurs sont beaucoup plus petits

Les pneus ballon sont beaucoup plus gros et montes sur des jantes spéciales dites "démontables" qui n"ont rien a voir avec les jantes que tu utilise.

Mais ce ne sont que des conseils, qui rendraient ton modèle beaucoup plus fidèle !

Encore bravo pour ton travail.

Link to comment
Share on other sites
